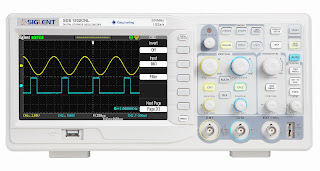

Características.
En la pantalla hay divisiones
que representan la escala, y se pueden ajustar para apreciar mejor la señal
medida.
El eje vertical o volts por división, ajusta la amplitud; y el eje horizontal o segundos por división, el tiempo de muestreo.
La mayoría de los osciloscopios cuentan con dos canales para medir dos señales a la vez, esto es útil cuando quieres comparar información de los elementos que se complementan. También pueden guardar en memorias externas imágenes de las señales eléctricas, esto te ayudará cuando necesites un registro de las mediciones que realices.
¿Cómo medir voltaje?
Para medir el voltaje sigue estos pasos:
- Conecta el cable del osciloscopio a un contacto y enciéndelos.
- Aterriza la señal apretando el botón de tierra y centrando en el eje horizontal, esto será tu punto de referencia.
- Inserta la punta positiva a la fuente de la señal que vas a medir.
- Coloca la derivación de la punta a la tierra como corresponde.
- Aprieta el botón de Autoset para que el osciloscopio ajuste la escala.
- Cambia el tiempo de muestreo y la amplitud de la señal para verla a detalle aumentando o disminuyendo las escalas.
- Usa el disparador para estabilizar señales repetitivas y también para visualizar picos.
Las mediciones del osciloscopio aparecerán en la esquina superior derecha de la pantalla. Si la señal es muy pequeña o tiene mucho ruido, indica que el osciloscopio no está tomando lectura. Comprueba la punta de medición y el voltaje de la señal medida con el multímetro.
El uso del osciloscopio es
indispensable para ver el comportamiento de las señales y compararlo con los
valores que cada fabricante determina. Así, sabrás si la pieza necesita
reparación o reemplazo.
Fundación Carlos Slim – Curso de Técnico en Reparación de Laptops.
